Utmaningen

Ett ledande bygg- och fastighetsföretag i Kolkata kontaktade Desapex med ett kritiskt behov av ritningar för byggstart som speglade verkligheten på plats med millimeterprecision. Dessa var inte bara rutinritningar. De behövde bli ritning för all kommande inrednings- och strukturplanering. På en verklig byggarbetsplats där tid och noggrannhet går hand i hand fanns det inget utrymme för fel.

Klientens initiala hinder

• Platsen var redan delvis konstruerad, vilket gjorde traditionella manuella mätningar ineffektiva och felbenägna.
• Strukturella detaljer som överstyckebjälkar var svåra att upptäcka visuellt.
• Tidsfristen var strikt, bara en månad för en anläggning på 3 lakh kvadratfot.
• Den enda inmatning som lämnades var en bild av en huvudplan i PNG-format, utan åtkomst till befintliga CAD- eller Revit-filer.

Varför detta var kritiskt

Varför var exakta ritningar för byggstart nödvändiga?

Kunden var mitt i byggprocessen. Eventuella avvikelser mellan faktiska platsförhållanden och ritningar kunde leda till feljusterade interiörer, problem med installationer och omarbeten, vilket allt är kostsamt.

Varför inte använda traditionella undersökningsmetoder?

Traditionella metoder kunde inte uppnå den erforderliga noggrannheten på under 3 mm eller matcha den hastighet som behövdes. Med delar av strukturen redan byggd var åtkomsten begränsad, vilket gjorde laserskanning till det enda gångbara alternativet.

Varför var detektion av överstyckesbalk en knepig fråga?

Överliggare är ofta delvis eller helt inbäddade, och även verklighetsuppfattning har begränsningar när element är dolda. Ändå behövde klienten dessa för strukturell validering och invändig förankring.

Hur påverkade tidslinjen beslutsfattandet?

Den fyra veckor långa tidsfristen innebar att arbetsflöden – skanning, registrering, modellering och ritningsproduktion – alla var tvungna att överlappa varandra för att leverera i tid.

Vilka risker stod på spel för klienten?

Utan noggranna "as-built"-ritningar kunde interiörerna drabbas av krockar, rumsliga felbedömningar och omarbetningar. För en bostadsbyggare innebar detta förseningar i överlämningar och missnöje hos kunderna.

Luckor i befintlig information

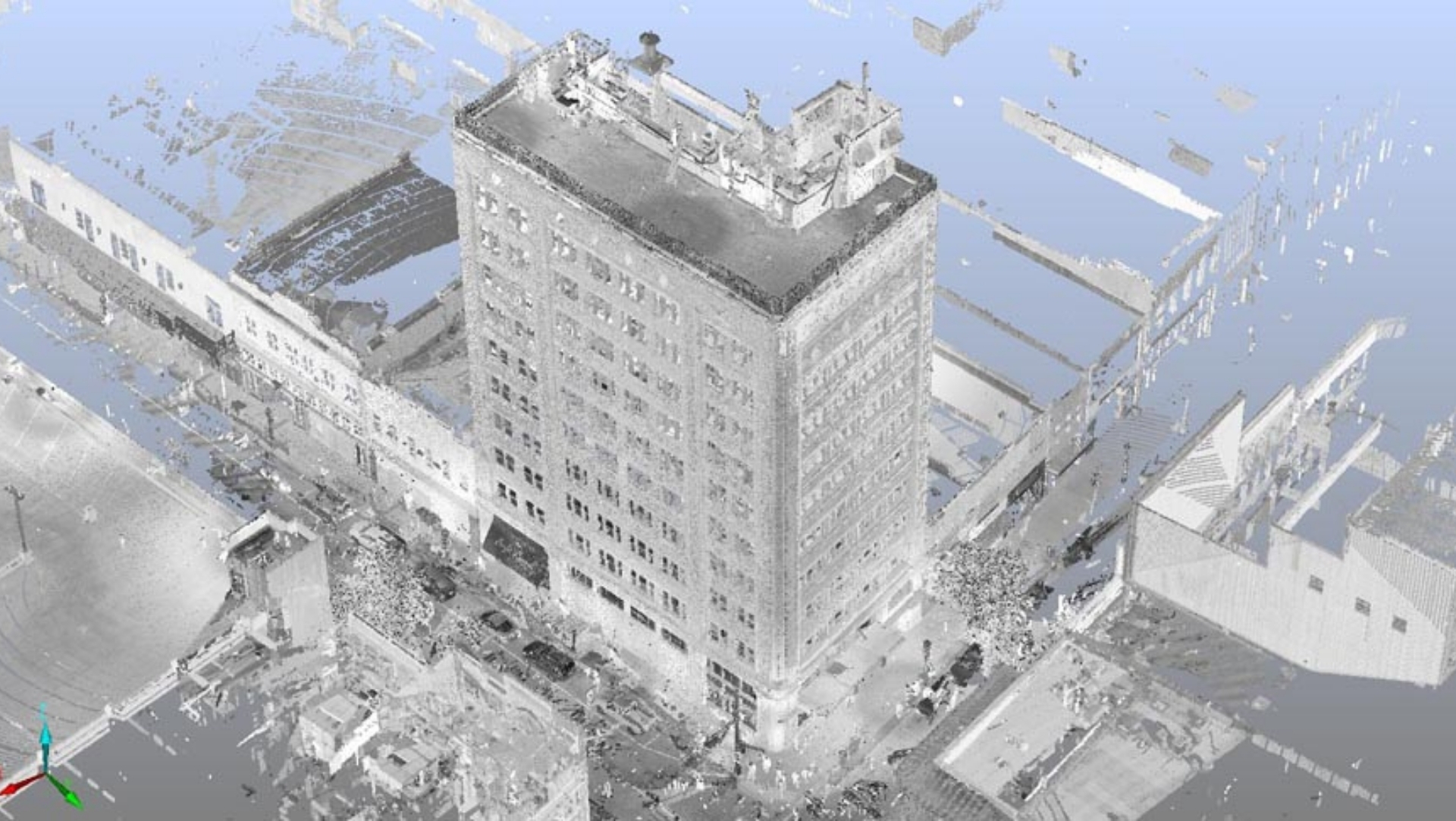

Den enda information som delades var en icke-skalbar PNG-masterplan. Det fanns inga arkitektoniska CAD-filer, inga sektionsritningar och inga detaljerade strukturella referenser. Detta tvingade teamet att rekonstruera den byggda miljön från grunden, helt och hållet på laserskannade punktmolnsdata.

Varför specifika krav var viktiga

• Noggrannhet under 3 mm: För bärande element och tjänster kan även små avvikelser leda till större problem under invändig utförande.
• Överstyckets synlighet: Dessa är avgörande för dörr-/fönsterjustering och placering av fasadväggar.
• Tight tidsplan: Kunden hade entreprenörer nedströms som väntade på ritningarna. Förseningar handlade inte bara om tid, de riskerade att stoppa hela projektet.

Desapex-lösningen

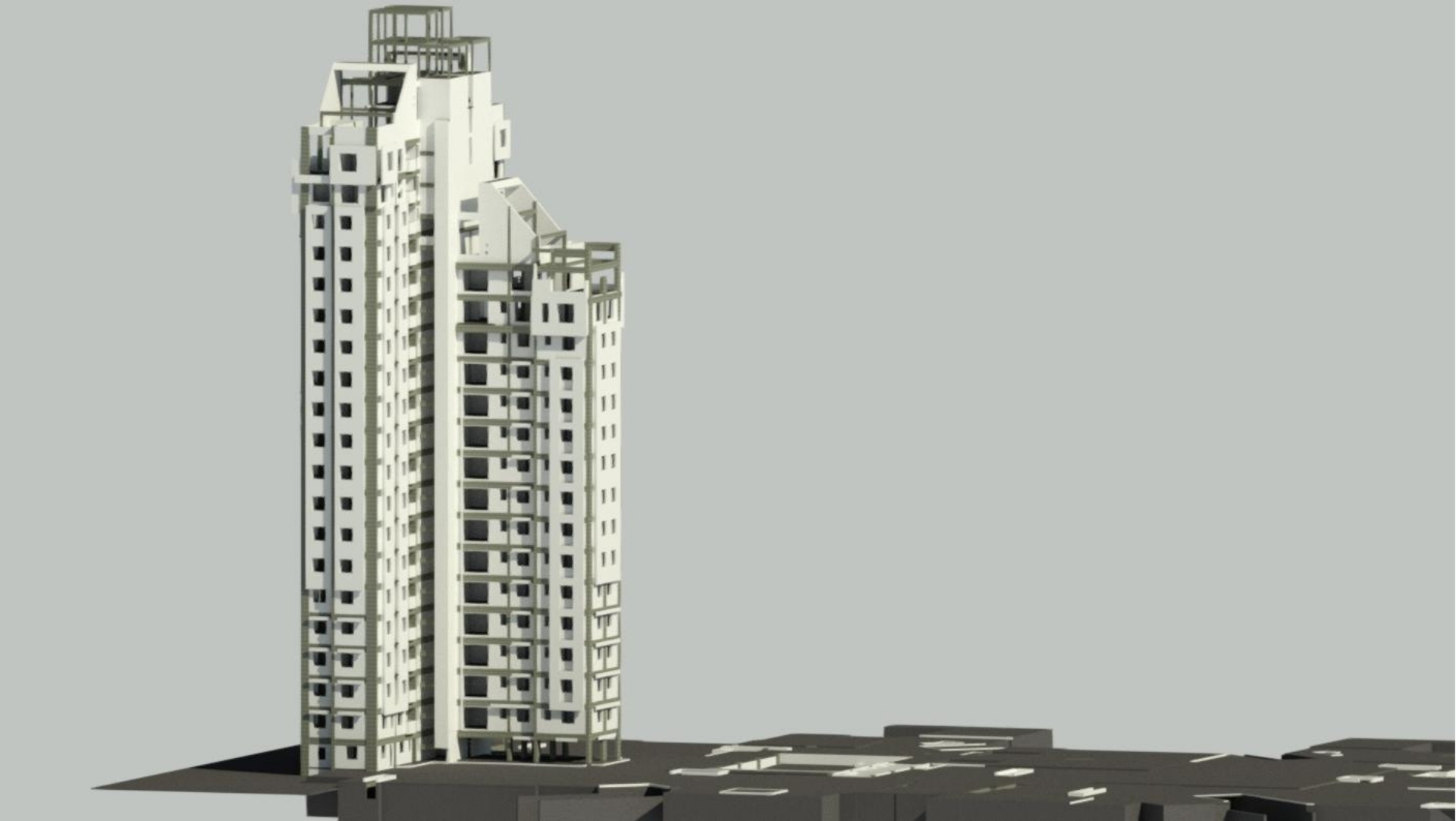

• Desapex placerade ett laserskanningsteam på plats och dokumenterade hela arkitekturen och strukturella layouten för grundbyggnaden. Med hjälp av AutoCAD 2021, Autodesk Revit 2021 och Navisworks utvecklade vårt team en BIM-modell med hög noggrannhet.
• Trots begränsningen i synligheten av överliggarbalken, utvecklade vi en korsverifieringsmetod med hjälp av skanningsregistrering och visuella kontroller i Bluebeam Revu . Vi höll också en nära återkopplingsslinga med kunden för att prioritera kritiska områden.

Projektets tidslinje och milstolpar

• Vecka 1–2: Fullständig laserskanning slutförd.
• Vecka 2–3: Skanningsdata registreras och BIM-modell av arkitektur + struktur utvecklas .
• Vecka 3–4: Ritningar för färdigställande produceras, granskas och levereras.
• Total yta: 3 lakh kvadratfot
• Leveranstid: Exakt 1 månad

Programvara och teknik som används

• AutoCAD 2021
• Autodesk Revit 2021
• Navisworks Manage 2021
• Bluebeam Revu

‍

Det verkliga affärsvärdet som levereras

• Inga kompromisser med noggrannheten. Toleransen på 3 mm uppfylldes för viktiga strukturella element.
• Snabbare beslutsfattande för interiörer. Med tydlig dokumentation kunde kunden planera installationer, VVS och invändiga skiljeväggar effektivt.
• Digitalt strukturerade resultat. Ritningarna var rena, logiskt uppdelade i lager och redo för BIM-integration.

Vad detta innebär för framtida projekt

För klienten bevisade det här projektet att tidiga investeringar i digital noggrannhet sparar tid och minskar kostsamma omarbeten under efterbehandlingsfaserna. De överväger nu att göra digitala byggprojekt till standard i alla stora projekt.

För Desapex bekräftade detta engagemang kraften i att kombinera laserskanning med strukturerade BIM-arbetsflöden , även när man börjar med minimala insatser. Det stärkte också vår samordning på plats och snabba leveransmöjligheter, särskilt i verkliga byggmiljöer.

Detta var inte bara ytterligare ett skanna-till-BIM-jobb, utan en bekräftelse på hur digital ingenjörskonst möjliggör tydlighet, kontroll och förtroende inom byggbranschen.
