Fabriker är komplexa, överbelastade och i ständig förändring. Noggrann kunskap om den fysiska miljön "som byggt" – varje maskin, kanal, kabelränna, stöd och utrymme – är grunden för säker förändring, snabbare underhåll och förutsägbara uppgraderingar. Verklighetsfångst (laserskanning, fotogrammetri, mobil kartläggning) i kombination med ett Scan-to-BIM-arbetsflöde förvandlar den fysiska komplexiteten till en pålitlig, frågestyrd 3D digital tvilling. I den här artikeln, för en intern publik i fabriken, förklarar vi vad Scan-to-BIM är, hur tillverkare använder det (visualisering, ändringsvalidering, VR-utbildning, tillgångsklassificering), mätbara fördelar för underhålls-/el-/produktionsteam och praktisk vägledning, inklusive hur Desapex stöder tillverkare på denna digitaliseringsresa.

Vad är Scan-to-BIM / Verklighetsfångst?

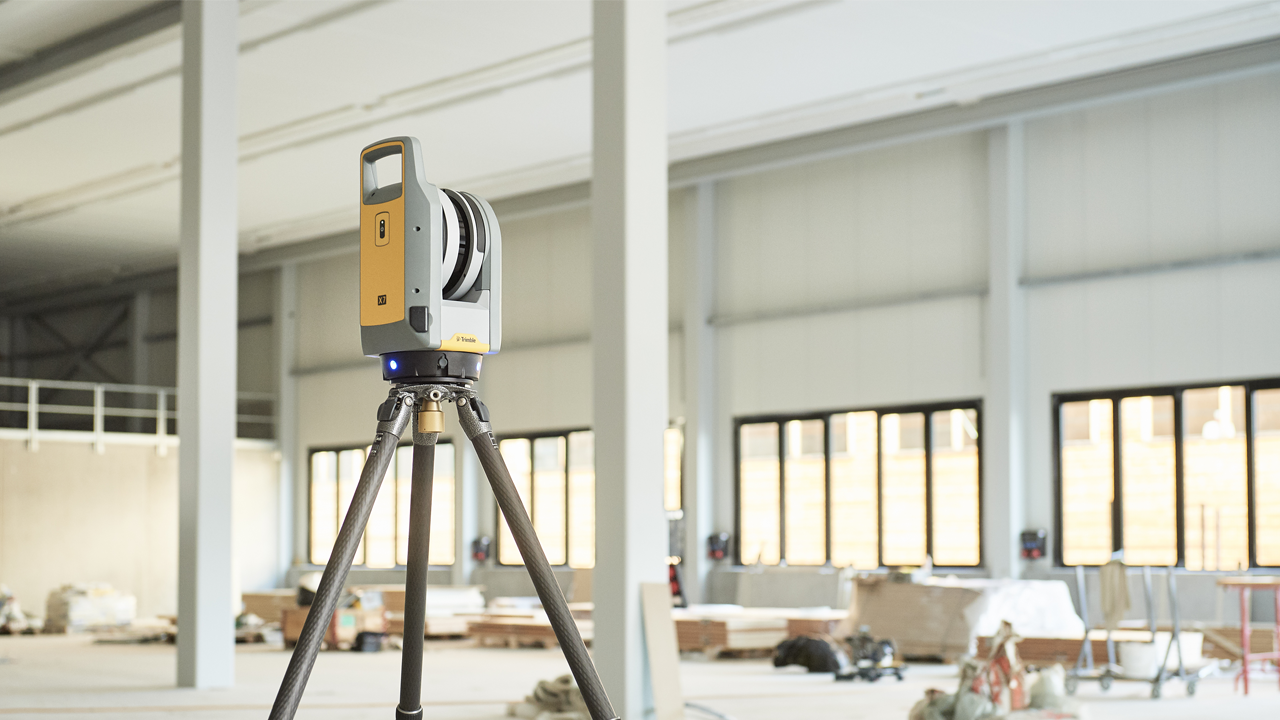

Reality capture är en familj av tekniker som registrerar verklig geometri och utseende: terrestriska laserskannrar (LiDAR), handhållna skannrar, drönare med fotogrammetri och mobila kartläggningsenheter. Den råa utdata är vanligtvis ett tätt punktmoln av miljoner (eller miljarder) XYZ-punkter med intensitet/färg som representerar fabriken som den ser ut idag.

Skanna till BIM är arbetsflödet som konverterar dessa punktmoln till en strukturerad 3D-byggnadsinformationsmodell (BIM) eller en digital tvilling för fabriker: objekt (maskiner, rörledningar, kanaler, kabelstegar) modelleras med metadata (tillgångs-ID, serienummer, underhållsregister), toleranser och relationer, och exporteras i format som kan användas av CAD, anläggningsdesign, CMMS eller VR-system. Detta är inte bara 3D-visualisering, det är en informationsmodell som du kan fråga, kollisionskontrollera, simulera och integrera med operativa system.

‍

Hur fabriker använder praktiska arbetsflöden för Scan-to-BIM

Vanliga användningsfall i fabriker och en kort beskrivning av hur Scan-to-BIM-processen stöder dem:

1) Visualisera de fabriksnoggranna digitala tvillingarna

Skanna fabriken (stationära och mobila skannrar, drönare där det är tillåtet) → sammanfoga skanningar till ett enda registrerat punktmoln → generera en färdig 3D-modell. Resultatet är en fullskalig digital tvilling som kan navigeras på dator eller i VR, vilket låter planerare och operatörer "gå" genom överbelastade områden innan arbetet på plats påbörjas.

Värde: eliminerar överraskningar, möjliggör fjärrinspektion och skapar en enda sanningskälla för tvärfunktionella team.

2) Analysera och planera modifieringar (kollisionsdetektering och anpassningskontroller)

Modellera föreslagna förändringar (ny utrustning, transportledningar, kabelvägar) i befintlig BIM och kör kollisionsdetektering och frigångskontroller. Eftersom BIM härleds från en noggrann skanning minskar risken för rumsliga konflikter avsevärt.

Värde: minskar omarbetning, omdesigncykler och projektförseningar under uppgraderingar av tidigare anläggningar.

3) Virtuell validering och signering

Intressenter (teknik, säkerhet, produktion) kan granska de föreslagna ändringarna i det befintliga sammanhanget, validera ergonomi, åtkomst och underhållsvägar, och godkänna virtuellt innan några fysiska ingrepp görs.

Värde: snabbare godkännanden, färre besök på plats och starkare spårbarhet för efterlevnad

4) Skapande av VR-träning

Punktmoln + BIM exporteras till spelmotorer eller VR-plattformar för att skapa immersiva träningsscenarier: maskindrift, lockout-tagout (LOTO), nödutrymning och underhållsgenomgångar, allt inuti en exakt kopia av den verkliga fabriken.

Värde: säkrare, repeterbar utbildning med mätbar kompetensöverföring och lägre behov av produktionsstopp under utbildning.

5) Klassificering och märkning av tillgångar för underhåll

Under modelleringen klassificeras och taggas tillgångar med metadata för tillgångstyp, märke/modell, serienummer, underhållsschema, senaste inspektion och reservdelar. BIM-rapporten blir ett indexerbart lager som länkar till olika system.

Värde: snabbare felsökning, möjlighet till förebyggande underhåll och förbättrad reservdelsplanering.

6) Löpande versionshantering och ändringsregistrering av digital infrastruktur

Periodisk eller kontinuerlig verklighetsregistrering gör det möjligt att uppdatera den digitala tvillingen, spåra avvikelser från byggdatumet över tid och tillhandahålla en verifierbar ändringslogg.

Värde: revisionsloggar för efterlevnad, enklare överlämning för entreprenörer och tillförlitliga data för kostnadsanalys under hela livstiden.

‍

Vilka är fördelarna

Minskad omarbetning och ändringsorder: Verklighetsregistrering minskar risken för fältkollisioner som ofta skapar dyra omarbetningar. Branschsammanfattningar och leverantörsfallinsamlingar dokumenterar betydande minskningar av besparingar på omarbetningsprojektnivå som vanligtvis betalar tillbaka skannings- och modelleringskostnaden vid den första större ombyggnaden. Hexagon och andra specialiserade leverantörer rapporterar att verklighetsregistrering avsevärt kan minska omarbetnings- och tillhörande kostnader för bygg- och ombyggnadsprojekt.

Snabbare mätningar och större noggrannhet: Traditionella manuella mätningar kan ta veckor för komplexa anläggningsområden; en högkvalitativ skanning kan fånga en motsvarande nivå av geometrisk detaljnivå på några dagar med millimeternivånoggrannhet, vilket förkortar designcyklerna och minskar mätfel på plats. Flera akademiska kostnads-nyttoanalyser visar att markbaserad laserskanning plus BIM kan producera ekonomiskt nettovärde jämfört med klassiska mätnings-/designprocesser.

Praktiskt exempel på ROI (illustrativt): en renovering av en brownfield på 50 000 m² där en enda mekanisk kollision orsakar ett driftstopp på en vecka och förluster på 50 lakh ₹ kan undvikas om kollisionen detekteras virtuellt. Scanning + BIM i ett sådant projekt kan kosta 5–20 lakh ₹ beroende på omfattning; att förhindra bara ett kritiskt driftstopp ger enkelt en stark ROI. (Projektspecifikationerna varierar, och detaljerad kostnads-nyttoanalys bör göras per plats.)

‍

Hur Desapex hjälper tillverkare på deras digitala fabriksresa

Desapex stöder tillverkare i att gå från traditionella, pappersbaserade fabriksregister till en helt digital, datarik miljö. Med expertis inom verklighetsregistrering, BIM-modellering, tillgångsintegration och leverans på plats i indiska fabriker erbjuder Desapex en praktisk och skalbar metod för digital fabriksimplementering.

‍
