Inom den moderna byggbranschen har byggnadsinformationsmodellering (BIM) blivit oumbärlig för att designa och hantera komplexa projekt, särskilt inom mekaniska, elektriska och VVS-system (MEP). På Desapex har vårt införande av BIM för VVS-design inte bara effektiviserat våra processer utan också förbättrat kvaliteten och effektiviteten i de system vi levererar. Detta nyhetsbrev fördjupar sig i de detaljerade steg vi följer med Autodesk Revit och Solibri och belyser hur dessa verktyg underlättar överlägsen VVS-systemdesign för kommersiella byggnader, arbetsplatser och datacenter.

Introduktion till BIM inom VVS- och elinstallationsdesign

BIM representerar ett paradigmskifte i hur byggprojekt utformas, koordineras och genomförs. Inom VVS -design möjliggör BIM skapandet av mycket detaljerade och integrerade modeller som inkluderar alla mekaniska, elektriska, VVS- och brandskyddssystem (MEPF). Dessa modeller fungerar som en omfattande digital tvilling av den fysiska byggnaden och ger en tydlig, visuell representation som kan användas under hela projektets livscykel.

‍

Varför Autodesk Revit för VVS- och elinstallationskonstruktion?

Autodesk Revit utmärker sig som ett av de kraftfullaste BIM-verktygen för VVS-design. Dess förmåga att integrera mekaniska, elektriska och VVS-system till en enda, sammanhängande modell gör det till ett föredraget val hos Desapex. Revits funktioner sträcker sig bortom enkel 3D-modellering; det möjliggör detaljerad analys, simulering och samordning, vilket säkerställer att alla VVS-system utformas med precision och effektivitet.

‍

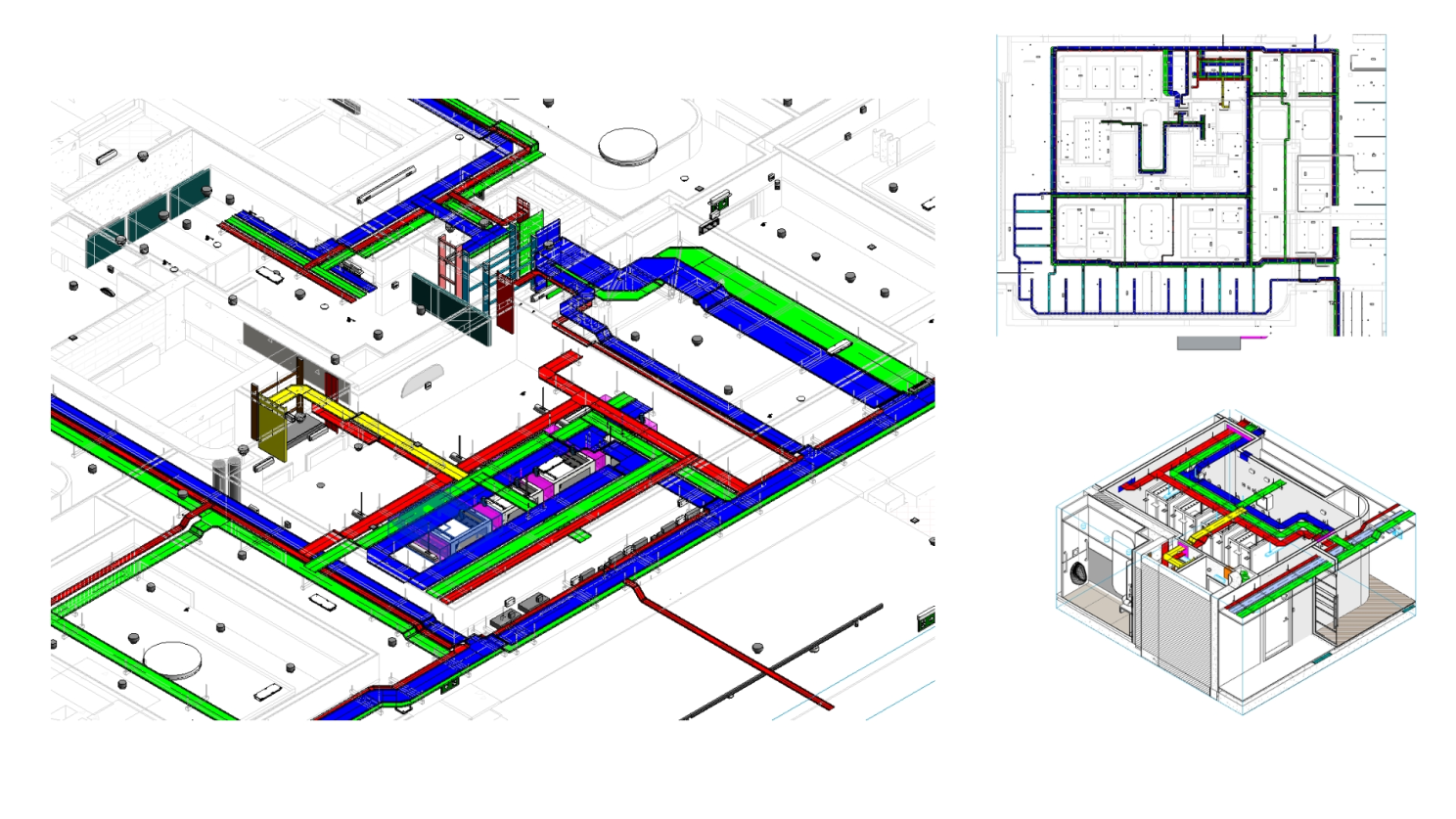

Detaljerat arbetsflöde med Autodesk Revit för VVS-systemdesign

1. Mekanisk systemdesign

Steg 1: Skapa layouten för HVAC-systemet Med hjälp av Revit börjar vi med att planera HVAC-systemet (värme-, ventilations- och luftkonditioneringssystemet). Revits parametriska modelleringsfunktioner gör det enkelt att placera komponenter som luftbehandlingsenheter (AHU), kanaler, ventiler och diffusorer. Programvarans dra-och-släpp-funktion förenklar placeringen av dessa element samtidigt som de säkerställer att de är sömlöst anslutna.

Steg 2: Kanaldesign och routing Revits automatiserade routingverktyg är särskilt fördelaktiga för att designa kanalsystem. Vi kan definiera luftflödeskraven för varje utrymme, och Revit dimensionerar automatiskt kanalerna och genererar de mest effektiva routingvägarna. Denna funktion sparar inte bara tid utan säkerställer också optimalt luftflöde, vilket minskar behovet av manuella beräkningar.

Steg 3: Energianalys och lastberäkningar En av Revits mest kraftfulla funktioner är dess förmåga att utföra energianalyser direkt i modellen. Genom att mata in byggnadsspecifika parametrar som beläggning, plats och material kan vi simulera VVS-systemets prestanda under olika förhållanden. Denna analys hjälper oss att optimera designen för energieffektivitet och säkerställa att systemet uppfyller både kundens krav och relevanta standarder som ASHRAE 90.1.

Steg 4: Samordning med arkitektoniska och strukturella modeller. Revit låter oss lägga HVAC-systemmodellen över arkitektoniska och strukturella modeller. Denna integration är avgörande för att säkerställa att de mekaniska komponenterna inte stör byggnadens struktur eller andra system. Vi kan till exempel upptäcka och lösa problem som kanaler som passerar genom konstruktionsbalkar, vilket undviker kostsamma förändringar under byggnationen.

‍

2. Elsystemdesign

Steg 1: Ellayout och kretsschema I Revit börjar vi designen av elsystem genom att skapa layouter för belysning, kraftdistribution och kommunikationssystem. Programvaran låter oss enkelt rita kretsar, ansluta armaturer till strömkällor och definiera kretsparametrar som spänning och ström. Den visuella karaktären hos Revits gränssnitt gör det enklare att se sambanden mellan olika komponenter och säkerställa att alla anslutningar är korrekta.

Steg 2: Kabelstege- och rördragning Att dra kabelstegar och rör är en viktig del av elsystemdesignen. Revits automatiserade verktyg hjälper oss att definiera de mest effektiva vägarna för dessa element, med hänsyn till utrymmesbegränsningar och potentiella kollisioner med andra system. Programvaran säkerställer också att alla rör och kabelstegar är korrekt dimensionerade, vilket är avgörande för att bibehålla systemets prestanda och säkerhet.

Steg 3: Belastningsberäkningar och panelscheman Med Revit kan vi utföra detaljerade lastberäkningar baserade på de elektriska komponenterna i modellen. Programvaran genererar panelscheman automatiskt, vilka inkluderar information om brytare, ledningsstorlekar och lastfördelning. Denna funktion är särskilt användbar för att säkerställa efterlevnad av standarder som National Electrical Code (NEC) och hjälper till att förbereda korrekt dokumentation för entreprenörer.

Steg 4: Samordning med andra VVS-system Revits samordningsfunktioner är ovärderliga vid integrering av elsystemet med mekaniska och VVS-system. Genom att lägga modellerna över varandra kan vi upptäcka potentiella konflikter, till exempel en kabelränna som korsar en kanal eller ett rör som går genom ett VVS-rör. Att lösa dessa problem i designfasen förhindrar kostsamma omarbeten under konstruktionen.

‍

3. VVS-systemdesign

Steg 1: Placering av VVS-armaturer Designen av VVS-systemet i Revit börjar med att placera armaturer som handfat, toaletter och varmvattenberedare. Programvarans omfattande bibliotek med VVS-komponenter gör att vi kan välja lämpliga armaturer för varje utrymme och säkerställa att de uppfyller både kundens behov och lokala VVS-föreskrifter.

Steg 2: Rörledningsdesign och -dragning Revits automatiserade dragverktyg gör rörledningsdesignen effektiv och noggrann. Vi definierar flödeshastigheter och tryck som krävs för varje fixtur, och Revit genererar de mest effektiva rörledningsdragningarna. Programvaran beräknar även rörstorlekar och materialkrav, vilket säkerställer att systemet är både kostnadseffektivt och uppfyller standarder som Uniform Plumbing Code (UPC).

Steg 3: Tryck- och flödesanalys Revit innehåller verktyg för att analysera tryck- och flödesegenskaperna hos VVS-systemet. Genom att simulera olika användningsscenarier kan vi optimera systemet för att säkerställa jämnt vattentryck och flödeshastigheter i hela byggnaden. Denna analys är avgörande för att förebygga problem som vattenslag och säkerställa att systemet fungerar effektivt under högsta efterfrågan.

Steg 4: Kollisionsdetektering och samordning Precis som med mekaniska och elektriska system är det viktigt att samordna VVS-systemet med andra VVS-system. Revit låter oss identifiera och lösa potentiella kollisioner, till exempel rör som korsar elektriska ledningar eller kanaler. Denna samordning säkerställer att alla system kan installeras utan störningar, vilket minskar risken för förseningar och omarbete på plats.

‍

‍

Kollisionsdetektering och samordning med Solibri

Medan Autodesk Revit är kraftfullt för modellering och analys, kompletterar Solibri det genom att tillhandahålla avancerade kollisionsdetekterings- och koordineringsfunktioner. På Desapex använder vi Solibri för att noggrant granska våra BIM-modeller innan byggandet påbörjas.

Steg 1: Importera Revit-modellen till Solibri Det första steget i kollisionsdetekteringsprocessen är att importera Revit-modellen till Solibri. Solibris avancerade algoritmer analyserar modellen för kollisioner mellan olika byggnadselement, inklusive VVS-system, strukturella komponenter och arkitektoniska funktioner.

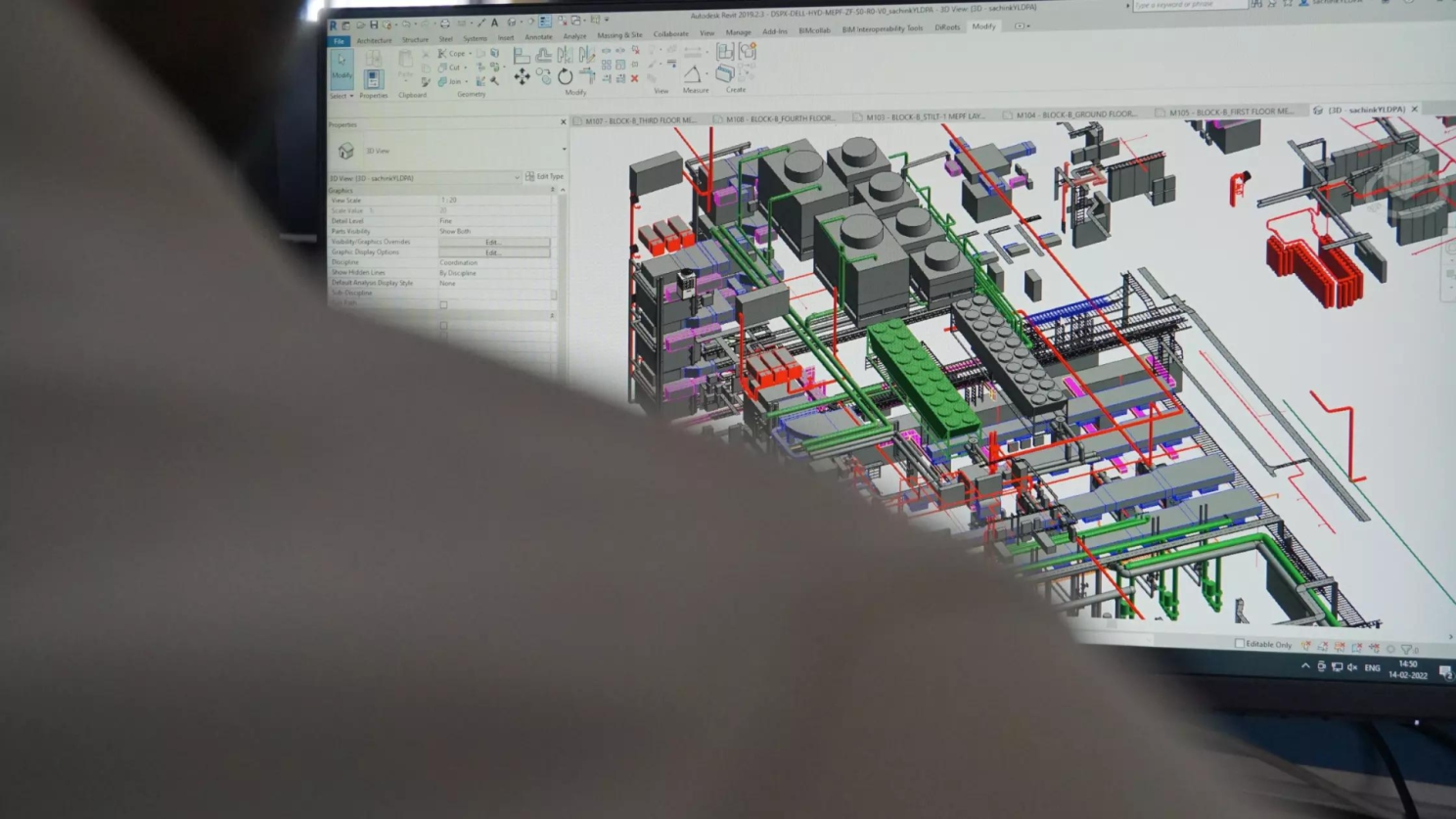

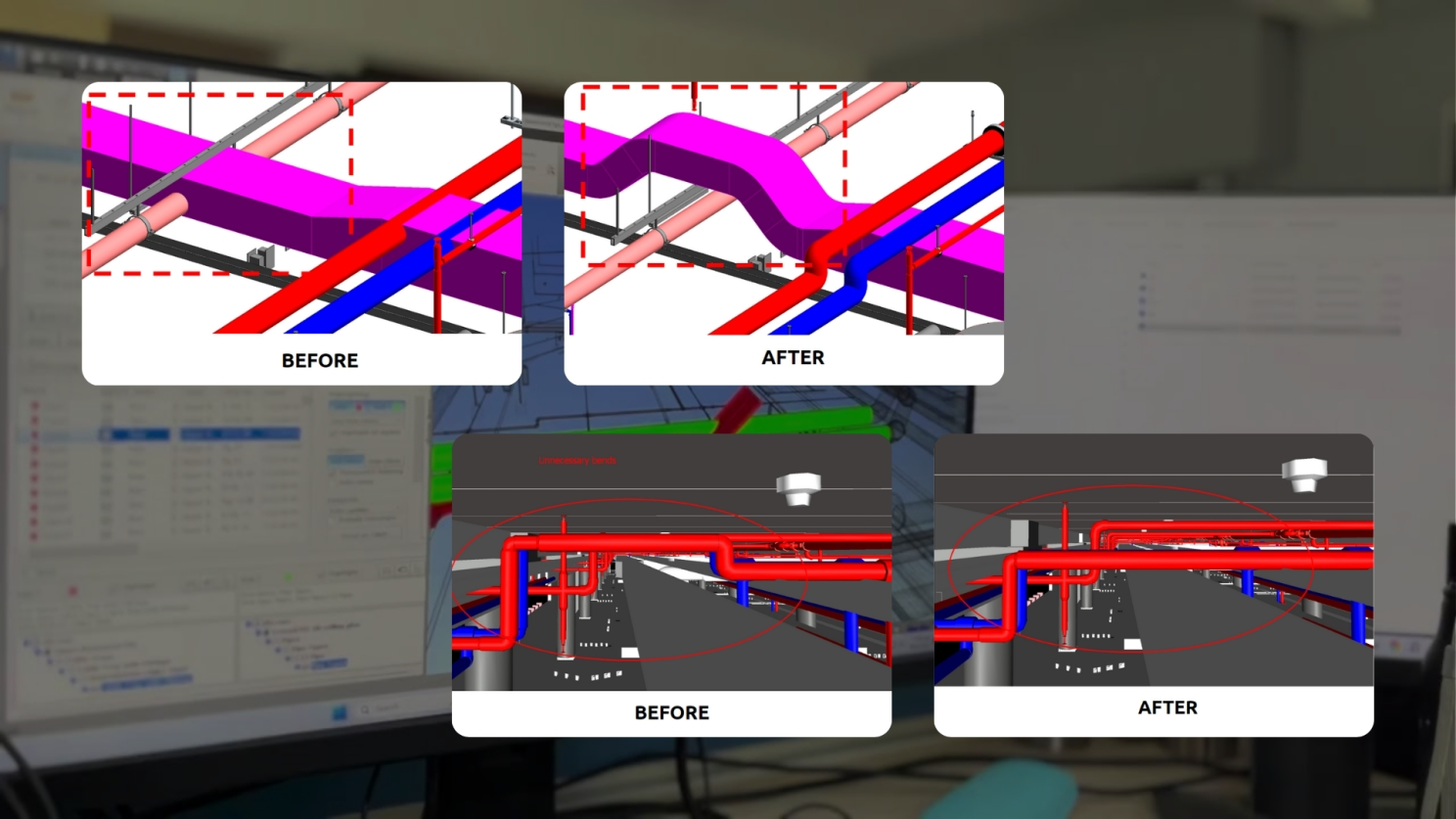

Steg 2: Identifiera och prioritera kollisioner Solibri upptäcker inte bara kollisioner utan kategoriserar dem också baserat på allvarlighetsgrad och påverkan. Till exempel kan en kollision mellan en bärande balk och en större kanal prioriteras framför en mindre kollision mellan ett rör och en takplatta. Denna prioritering hjälper oss att fokusera på att lösa de mest kritiska problemen först, vilket säkerställer att projektet följer planen.

Steg 3: Gemensam problemlösning Solibris verktyg för problemhantering gör det möjligt för oss att samarbeta med andra intressenter, såsom arkitekter och entreprenörer, för att lösa konflikter. Programvaran tillhandahåller detaljerade rapporter som inkluderar visualiseringar av konflikterna, vilket gör det lättare att förstå problemen och föreslå lösningar. Denna samarbetsstrategi säkerställer att alla intressenter är samordnade och att nödvändiga ändringar görs innan byggnationen påbörjas.

Steg 4: Iterativ granskning och godkännande Efter att ha löst den initiala uppsättningen konflikter importerar vi den uppdaterade Revit-modellen till Solibri för ytterligare en kontrollomgång. Denna iterativa process fortsätter tills alla konflikter är lösta och modellen är godkänd för konstruktion. Denna rigorösa metod minimerar risken för oväntade problem på plats och säkerställer att VVS-systemen installeras enligt plan.

‍

‍

Verkliga tillämpningar: VVS- och elkonstruktionsdesign för kommersiella byggnader, arbetsplatser och datacenter

På Desapex spänner vår erfarenhet av BIM-baserad VVS-design över ett brett spektrum av projekt, inklusive kommersiella byggnader, högpresterande arbetsplatser och verksamhetskritiska datacenter.

Kommersiella byggnader

I kommersiella byggnader är effektiv design av VVS-system avgörande för att säkerställa hyresgästernas komfort och minska driftskostnaderna. Till exempel, i ett nyligen genomfört projekt med kommersiella kontorstorn, använde vi Revit för att modellera och optimera VVS-systemet, med fokus på energieffektivitet och hyresgästernas komfort. Genom att utföra detaljerad energianalys kunde vi designa ett system som överträffade ASHRAE-standarder, vilket resulterade i betydande energibesparingar för kunden.

Arbetsplatser

Arbetsmiljöer kräver VVS-system som stödjer produktivitet och välbefinnande. I ett högpresterande kontorsprojekt använde vi Revit för att designa ett integrerat belysnings- och VVS-system som ger optimal termisk komfort och ljusförhållanden. Genom att koordinera VVS-systemen med den arkitektoniska designen skapade vi en arbetsyta som är både energieffektiv och främjar medarbetarnas välbefinnande.

Datacenter

Datacenter presenterar unika utmaningar på grund av deras behov av kontinuerlig drift och exakt klimatkontroll. I ett nyligen genomfört datacenterprojekt använde vi Revit för att modellera kyl- och eldistributionssystemen i detalj. Möjligheten att simulera olika belastningsscenarier gjorde det möjligt för oss att optimera systemet för redundans och effektivitet. Solibri spelade en avgörande roll för att upptäcka potentiella kollisioner mellan det täta nätverket av elledningar och kylkanaler, vilket säkerställde att systemen kunde installeras utan störningar.

‍

Överensstämmelse med branschstandarder

På Desapex prioriterar vi efterlevnad av branschstandarder för att säkerställa att våra VVS- och elinstallationer uppfyller eller överträffar kundernas förväntningar. Våra processer är i linje med:

• ASHRAE-standarder : För VVS-system följer vi ASHRAE-standarder för att säkerställa optimal energieffektivitet och inomhusluftkvalitet.
• Nationell elkod (NEC) : Våra elektriska konstruktioner uppfyller NEC, vilket garanterar säkerhet och tillförlitlighet.
• Uniform Plumbing Code (UPC) : Vi följer UPC för alla VVS-konstruktioner och säkerställer att lokala och nationella föreskrifter följs.
• ISO 19650 : För BIM-implementering följer vi ISO 19650-standarderna , vilket säkerställer konsekvent informationshantering i alla projektfaser.

‍

Framtiden för VVS- och elinstallationsdesign på Desapex

BIM-baserad VVS-design har förändrat hur vi på Desapex tar oss an projekt. Genom att integrera Autodesk Revit och Solibri i vårt arbetsflöde har vi kunnat leverera VVS-system som inte bara är mycket effektiva utan också i linje med de högsta branschstandarderna. Den detaljerade designprocessen, från VVS-layout till kollisionsdetektering, säkerställer att våra projekt utförs med precision och minimal risk.

I takt med att vi fortsätter att förnya oss och utöka våra möjligheter ser vi fram emot framtiden för BIM inom VVS-design. Oavsett om det gäller en kommersiell byggnad, en arbetsplats eller ett datacenter, är vi engagerade i att tänja på gränserna för vad som är möjligt och leverera system som inte bara är funktionella utan också hållbara och kostnadseffektiva.

På Desapex är framtiden för VVS-design digital, samarbetsinriktad och effektiv – och vi är stolta över att leda detta.

‍
